應用

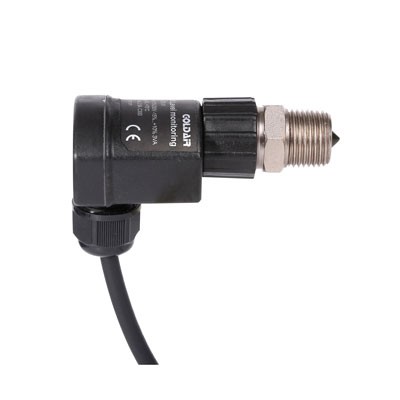

OUT276 LN光電式油位監視器是非接觸式的油(液)位監測，此監控功能的實現是通過安裝在所需測量位置的油位測量棱鏡組件以及可拆卸式光電探測裝置部件共同完成。無需從被測設備拆卸油位測量棱鏡組件，便可自由更換其探測裝置，因此不會影響系統的密封性。

油位監視器在接通供電電壓約3秒鐘后啟動。在液位不足時，LED燈點亮，監視器輸出繼電器延遲5S后斷開。當液位恢復到正常區域時，LED燈熄滅，監視器的輸出繼電器延遲5S后重新接通。其輸出繼電器的無源開關接點可直接接入控制電路中。 該監視器的光學自監控裝置提高了工作安全性。并且注意供電電源的匹配，當有內部故障、裝配錯誤或者電源過低時，監視器的輸出觸點斷開，紅色LED燈閃爍。

安裝連接說明

依實際的應用保證棱鏡安裝處的密封。安裝前須檢查該監視器 (尤其是玻璃)的清潔度。安裝后檢查其密封性。光電探測裝置安裝時必須先向棱鏡壓緊并同時旋合，保證與棱鏡精精密旋合。電纜接口朝下。依接線圖進行電氣連接。

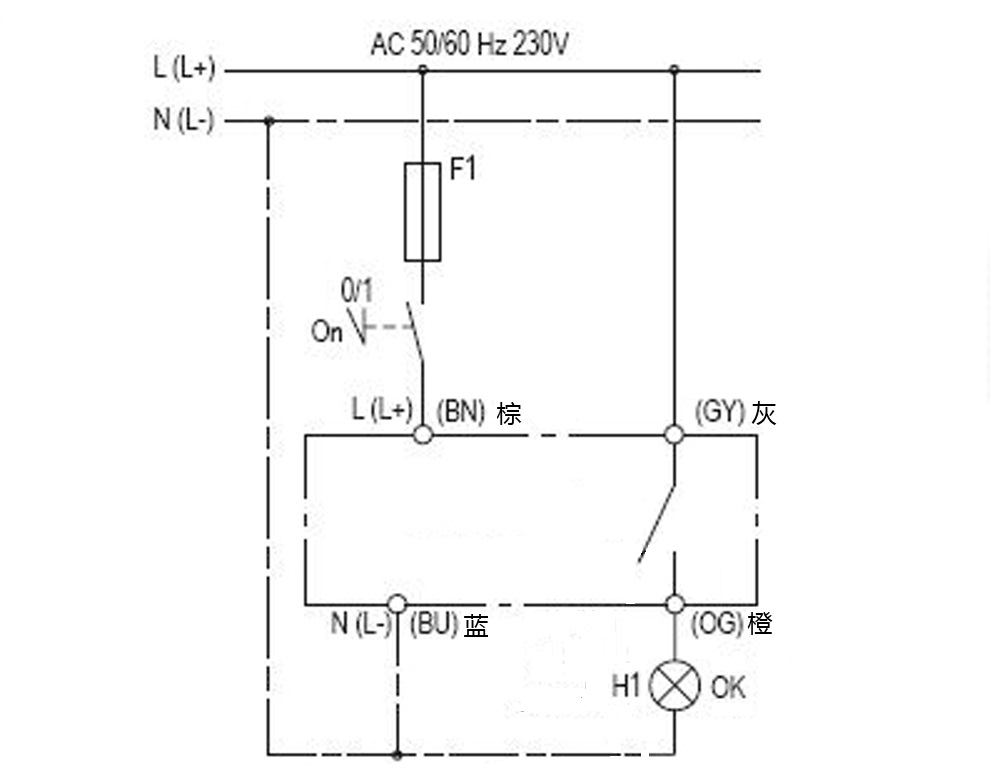

接線示意圖
